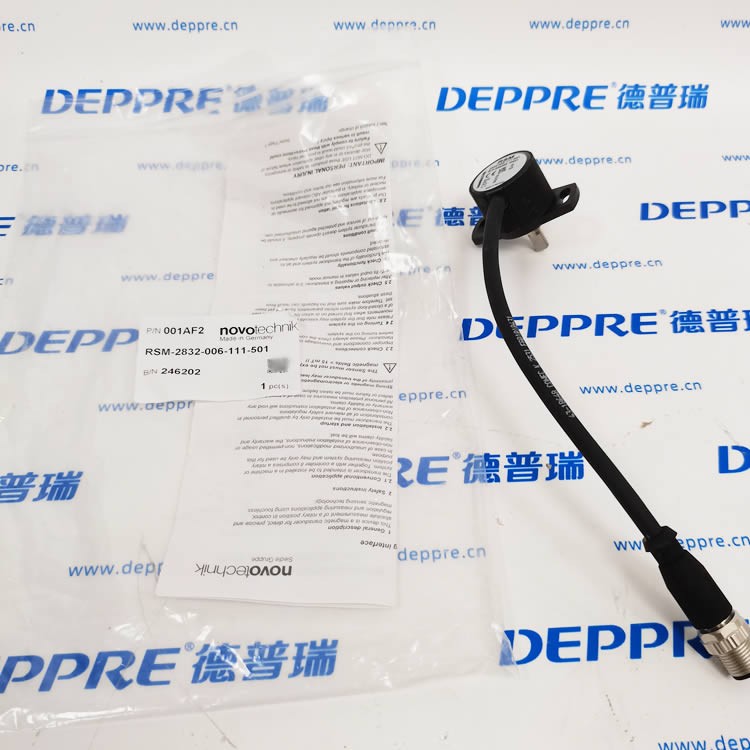

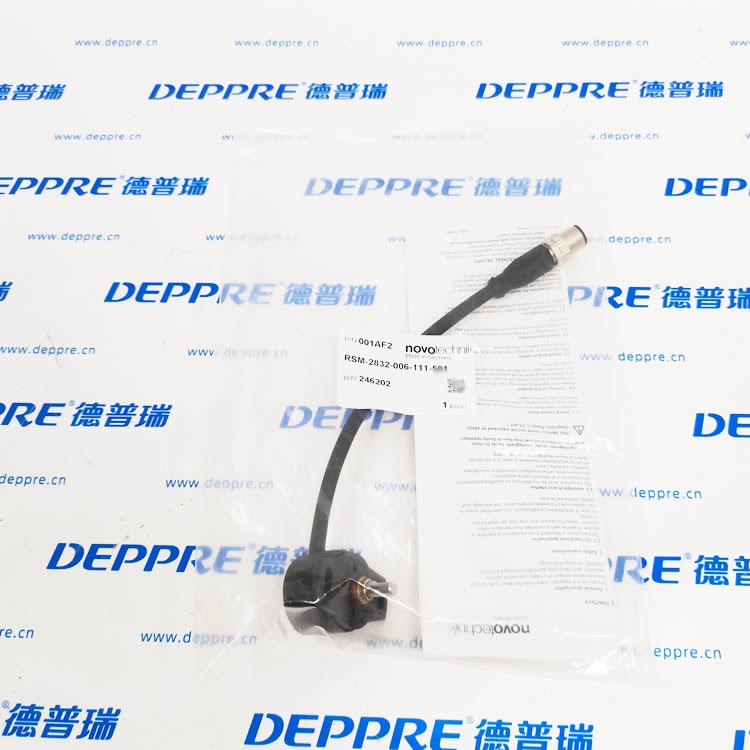

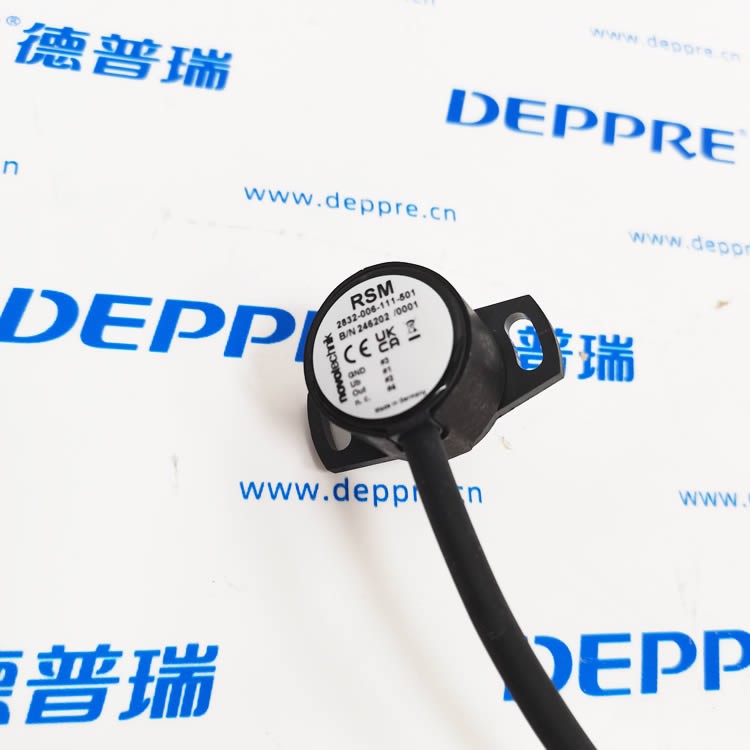

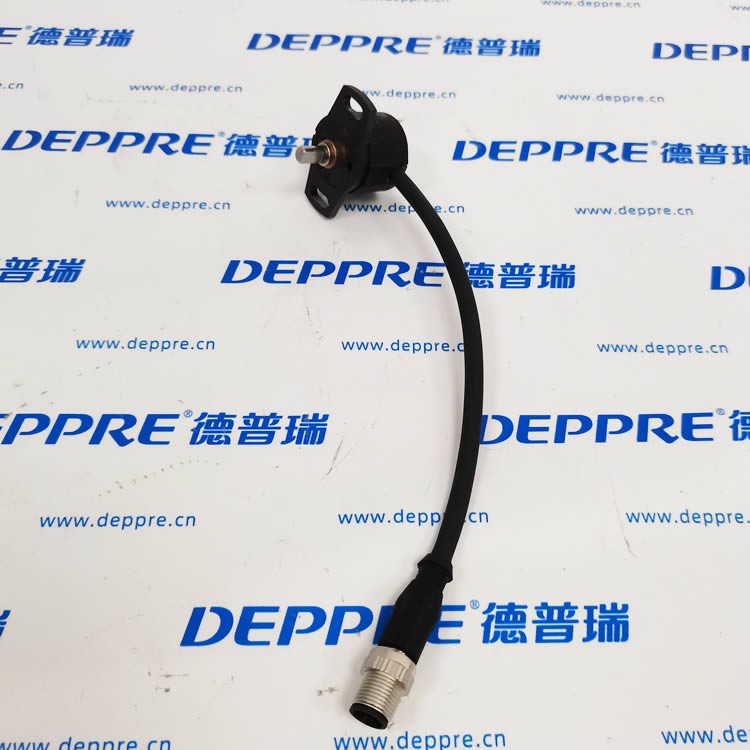

Novotechnik RSM-2832-006-111-501 旋转角度传感器

一、基础标识信息

品牌：Novotechnik（诺沃泰克，德国高精度位移传感品牌）

完整型号：RSM-2832-006-111-501

物料号 P/N：001AF2

机身序列号 B/N：246202

产地：德国原装

二、型号分段释义

表格

分段编码 含义说明

RSM 非接触式磁旋转角度传感器系列

2832 机械安装尺寸、外壳规格代码

006 有效测量角度：0~6° 小角度量程

111 电气输出配置：单路模拟电压输出，三线制

501 出厂校准、接口与防护定制代码

三、核心技术参数

测量原理：霍尔磁感应无接触测量，无机械摩擦磨损

测量量程：0～6° 小角度检测

供电电压：标准 DC 5V

输出信号：0.5～4.5V 比例模拟电压输出

重复精度：≤0.01°，超高角度分辨率

防护等级：IP67，耐油污、粉尘、水汽

抗环境特性：耐受强振动、电磁干扰，适配重工、工程机械

使用寿命：无机械触点，旋转循环寿命上亿次

四、产品核心优势

极小量程高精度：专为 0~6° 微小转角检测设计，微小位移也可精准反馈；

无接触结构：不存在电刷磨损问题，长期连续运行信号无漂移；

宽工况适配：IP67 防护，高低温、油污、潮湿车间稳定工作；

标准化电压输出：0.5~4.5V 信号可直接接入 PLC、控制器采集。

五、典型应用场景

液压阀门微小开度精准反馈；

工程机械、农机摆臂 / 推杆微小转角监测；

自动化设备微调机构、精密执行器角度定位；

风电、轨道交通执行机构微小位移闭环控制；

测试设备、实验室精密角度标定检测。
