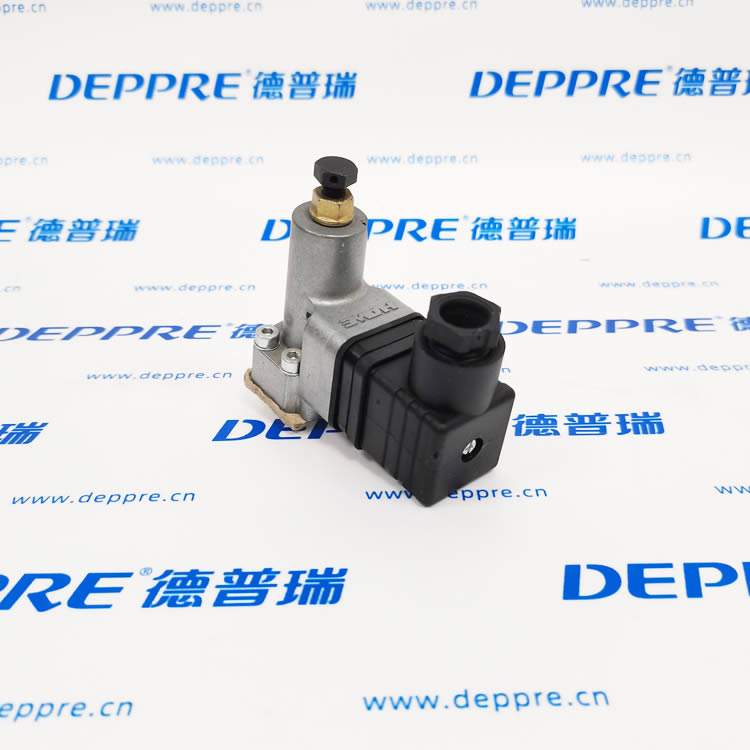

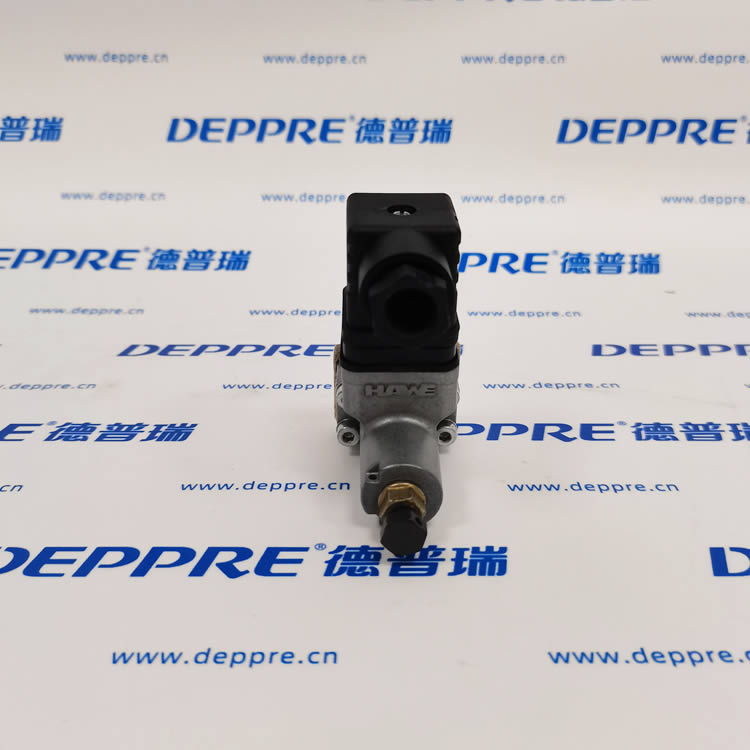

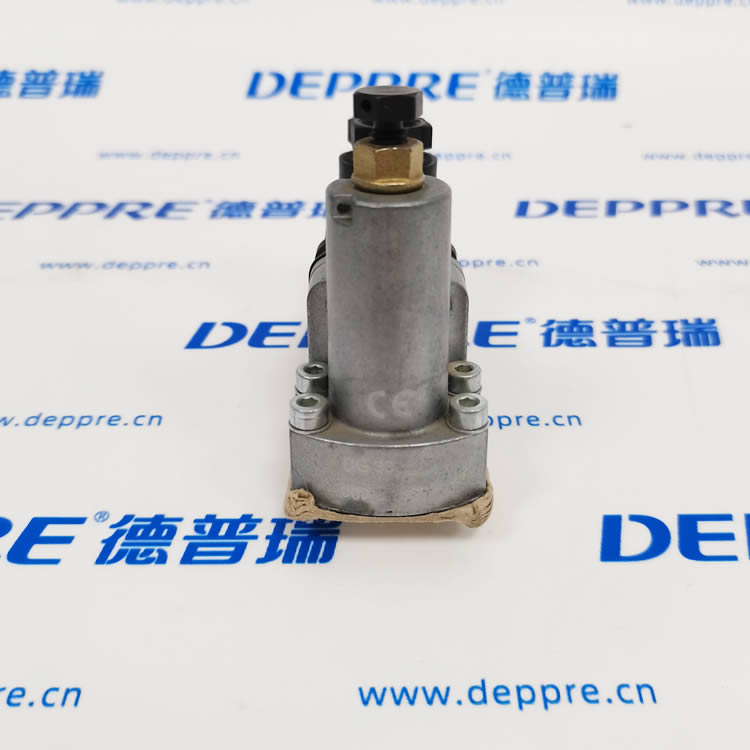

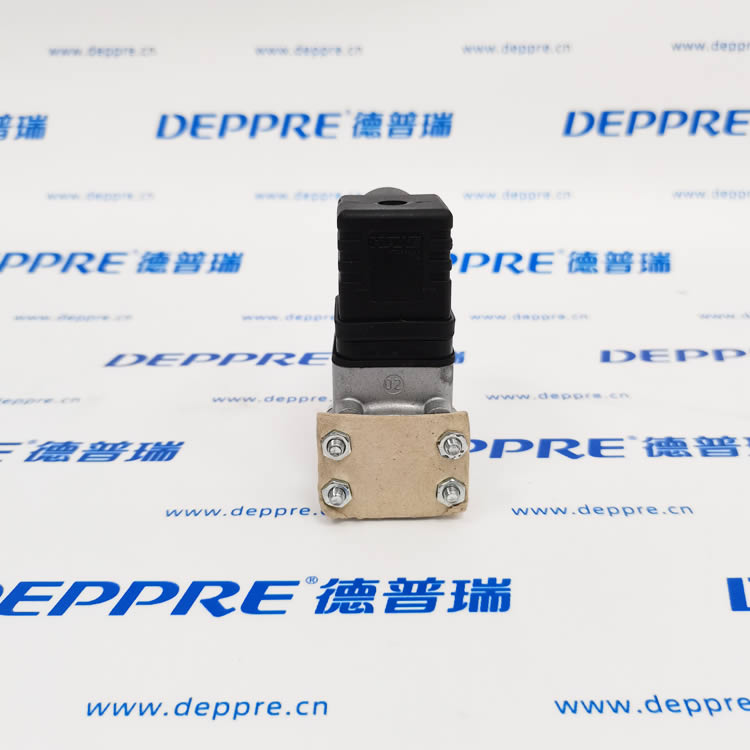

HAWE DG33 哈威超高压板式压力继电器完整介绍
一、产品基础定位
德国 HAWE 哈威 DG33 属于 DG3 系列弹簧柱塞式板式压力开关（压力继电器），专为200–700bar 超高压液压回路设计，通过油压触发微动开关输出通断电信号，实现压力到位反馈、泵启停、安全联锁控制，体积小巧，可直接集成安装在油路块上。
二、核心液压参数
调节压力区间：200～700bar（通过顶部外六角调节螺钉 + 锁紧螺母设定）
最大耐压 Pmax：700bar（全程承压无损坏）
结构原理：油压推动柱塞压缩弹簧，机械杠杆放大驱动内置 XCG3 微动开关；动作迟滞 8%～20%（出厂固定）
安装形式：标准板式集成安装；可选配转换接头改为 G1/4、M12×1.5 外螺纹管式连接
重量：仅 0.3kg，锌压铸壳体，任意角度安装无限制
三、电气规格
微动开关寿命：≥100 万次通断循环，触点稳定
标准电气接口：DIN 标准插头（防护 IP54）；可选 M12 航空插头、AMP 接头，升级至 IP65/IP67 防水防尘
四、介质与环境工况
流体兼容
标准液压油：DIN 51524 矿物油，粘度 ISO VG10～68（最优 10–500 mm²/s）
可降解油：HEPG、HEES 环保液压油（油温≤70℃）
粘度适用范围：4～1500 mm²/s
温度范围
环境温度：-40℃ ～ +80℃
液压介质温度：-25℃ ～ +80℃（低温启动后运行温度需高于环境 20K）
五、产品核心特点
超高压专用：DG 全系最高耐压型号，适配锻压、挤压等 700bar 高压系统
紧凑板接设计：直接叠加油路块，节省安装空间，适合小型液压站、集成阀组
零泄漏柱塞密封：金属硬密封结构，高压下无内泄，压力检测精度稳定
调节简单可靠：螺钉锁紧式调压，无刻度盘，现场扳手微调，锁紧后不易漂移
宽温耐恶劣工况：低温、高温、工业粉尘 / 潮湿环境均可稳定工作
六、同系列 DG3 型号压力区间区分
| 型号 | 可调压力范围 | 最大耐压 | 适用场景 |
|---|---|---|---|
| DG33 | 200～700 bar | 700 bar | 超高压锻压、挤压、重型液压机 |
| DG34 | 100～400 bar | 400 bar | 中高压注塑、冲压机床 |
| DG35 | 20～250 bar | 500 bar | 通用机床、工程机械中低压回路 |
| DG36 | 4～12 bar | 50 bar | 低压润滑、气源油压检测 |
七、典型应用场景
锻压机、挤压机、重型液压机保压到位信号反馈
高压液压泵卸荷、启停自动控制（压力达标切断泵载）
高压回路超压安全联锁、设备故障报警
液压夹具、高压油缸夹紧完成确认信号输出
