MATRIX BX751.8E2C224 高频真空电磁阀完整介绍

一、品牌基础

品牌：MATRIX（意大利迈垂克斯）欧洲高端高频电磁阀专业厂商，主打毫秒级高速换向、超长寿命真空 / 气动控制阀，广泛配套 SMT 贴片机、半导体、3C 自动化拾取设备。产地：MADE IN ITALY（意大利原装）

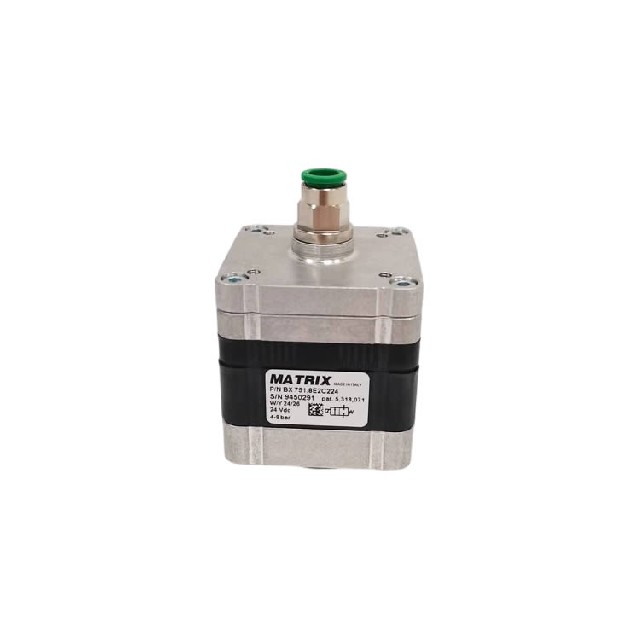

二、型号与铭牌参数

完整型号：BX751.8E2C224

1. 供电电压：24 Vdc（直流 24 伏）

2. 工作气压范围：4–8 bar

3. 结构：三通高频真空阀（阀体标识 3/2 换向结构）

4. 专利编号：pat.5,318,071

5. 序列号：S/N 9450291

6. 生产周期：W/Y 24/26

型号分段释义

• BX751：750 系列标准高频真空阀本体

• 8：通径规格，适配大流量真空吸附

• E2：线圈驱动规格 DC24V

• C224：接口、密封、电气出线定制代码

三、核心性能特点

1. 超高速毫秒级响应换向速度≤2ms，支持数百 Hz 高频连续通断，适配高速贴装、高速分选设备拾放动作。

2. 超长使用寿命设计寿命≥5 亿次循环，24 小时不间断产线稳定运行，维护周期长。

3. 正负压两用既可控制压缩空气，也适配真空负压回路，贴片吸嘴、真空搬运专用。

4. 紧凑型集成阀体铝合金模块化壳体，可多阀并排集成安装，节省设备内部安装空间。

5. 低功耗、抗振动线圈功耗低，机床、机器人高振动工况下阀芯无卡滞，重复控制精度稳定。

四、典型应用场景

1. SMT 高速贴片机：IC、电阻电容真空拾取、贴放控制；

2. 半导体封装设备：晶圆、芯片真空吸附搬运；

3. 3C 电子自动化：屏幕、外壳高速分选移栽；

4. 精密点胶、视觉检测设备真空气路切换。
