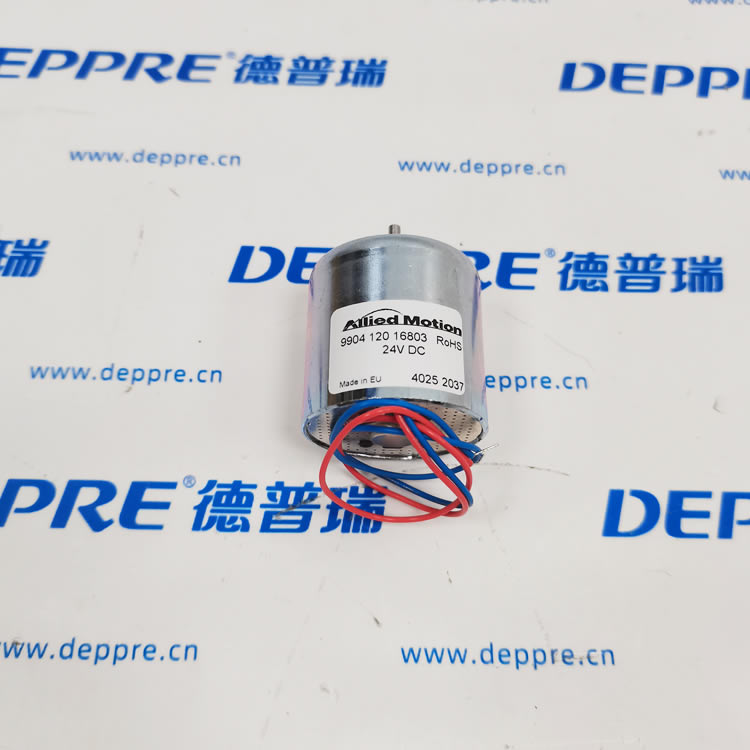

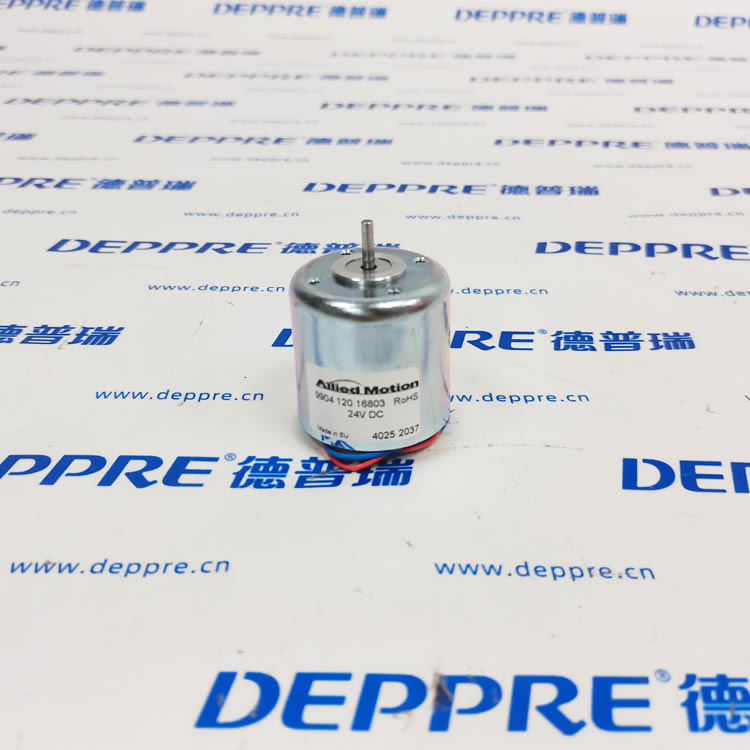

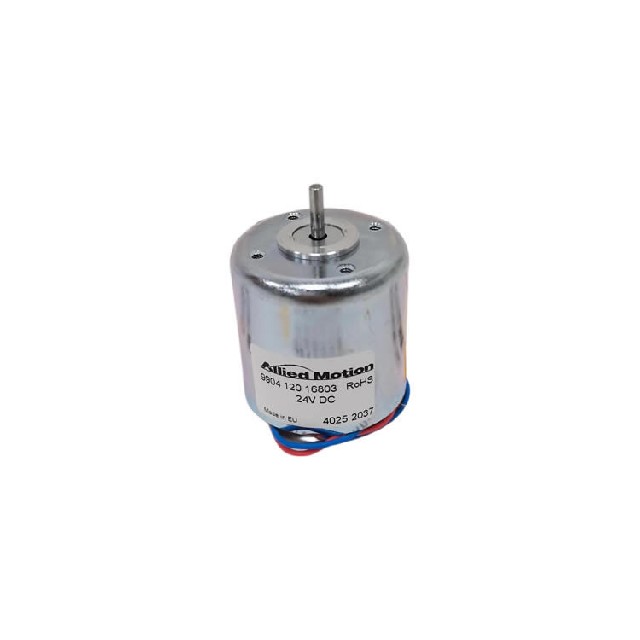

ALLIED MOTION 9904 120 16803（CL40 空心杯直流电机）

品牌：Allied Motion（原 Premotec）型号：9904 120 16803系列：CL40 空心杯（Coreless）DC （Obsolete），替代型号 9904 120 16206重量：约 0.18 kg

一、核心参数

• 额定电压：24 VDC

• 额定功率：7 W（也有资料标 3 W，以官方 7 W 为准）

• 额定转速：2280 RPM

• 电机类型：空心杯（无铁芯）、贵金属换向、有刷 DC

• 框架尺寸：Ø40 mm（CL40）

• 长度：约 60 mm（含轴）

• 输出轴：Ø6 mm，单出轴

• 电气连接：红 / 黑引线（2 根）

• 特点：无铁损、无齿槽效应、转矩脉动极小、响应快

二、型号拆解（9904 120 16803）

• 9904：Premotec/Allied Motion 产品系列码

• 120：电压 / 绕组代码（24V 对应）

• 16803：具体规格 / 出厂批次号

三、替代与兼容

• 直接替代：9904 120 16206（同电压、同功率、同安装尺寸）

• 相近备选：

• 9904 120 18105：12V、3840 RPM、2.9 W

• 同系列 CL29 / CL66：不同功率 / 尺寸

四、典型应用

• 医疗设备（泵、阀、精密驱动）

• 光学仪器、摄像头云台

• 工业自动化小型伺服

• 实验室设备、精密传动

五、关键优势（空心杯结构）

•  无铁芯：无铁损、效率高、发热小

•  低齿槽转矩：运转平滑、低速稳定

•  高响应：转子惯量极低，启停快

•  长寿命：贵金属换向，适合连续运行
