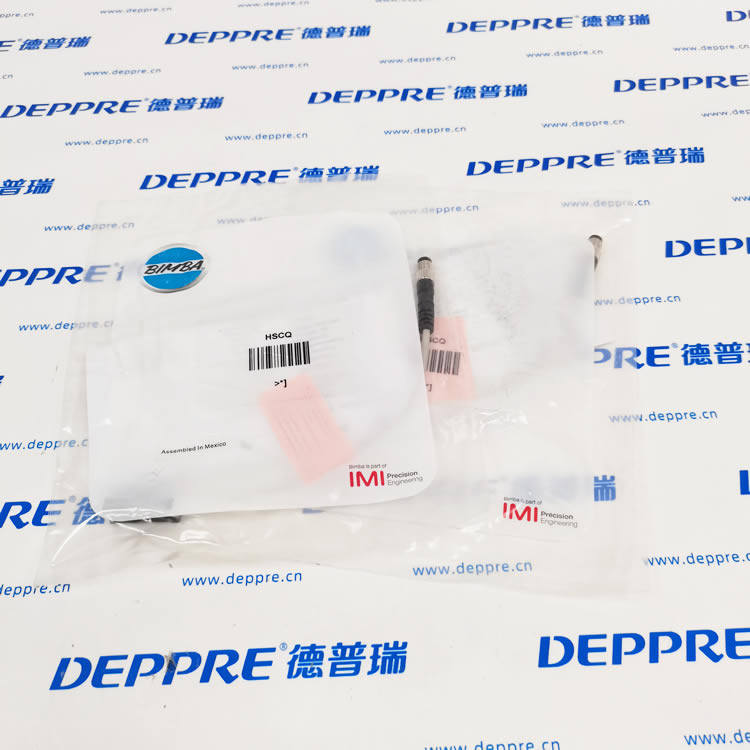

BIMBA HSCQ（IMI Bimba 霍尔固态磁性开关）

HSCQ 是美国 Bimba（现属 IMI）PNP 输出、M8 快插型气缸磁性开关，用于气缸活塞位置检测，工业自动化常用。

一、型号含义

• HSC：Hall-effect Solid State，霍尔效应固态开关（PNP）

• Q：Quick disconnect，M8 公头，不带电缆

二、电气参数（标准）

• 输出：PNP（ sourcing，高电平有效）

• 电压：4.5–30 VDC

• 最大电流：150 mA

• 功耗：≤3 W

• 指示灯：红色 LED（通电 / 感应亮）

• 保护：反极性、过压保护

• 防护等级：IP67（防尘防水）

• 温度：−20℃～+80℃

三、机械与接口

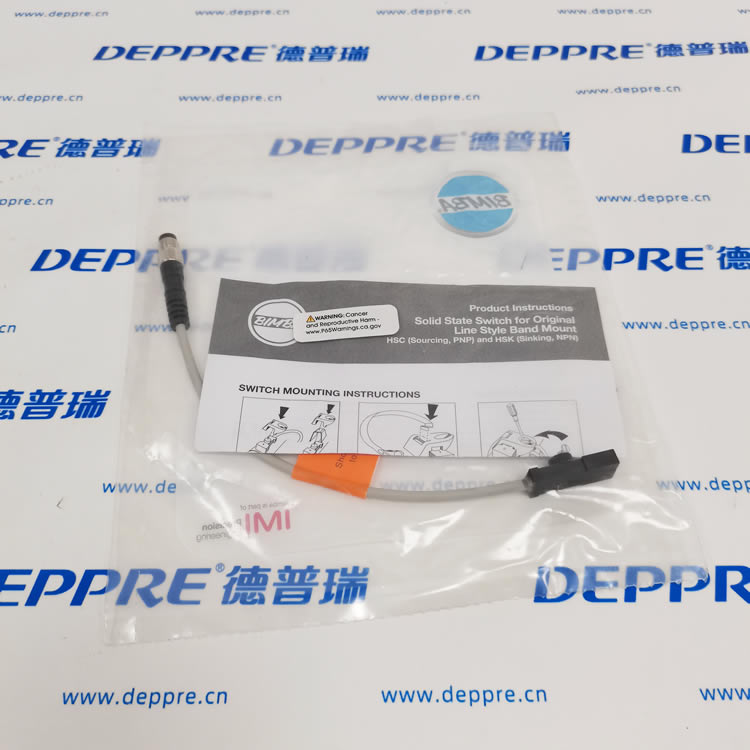

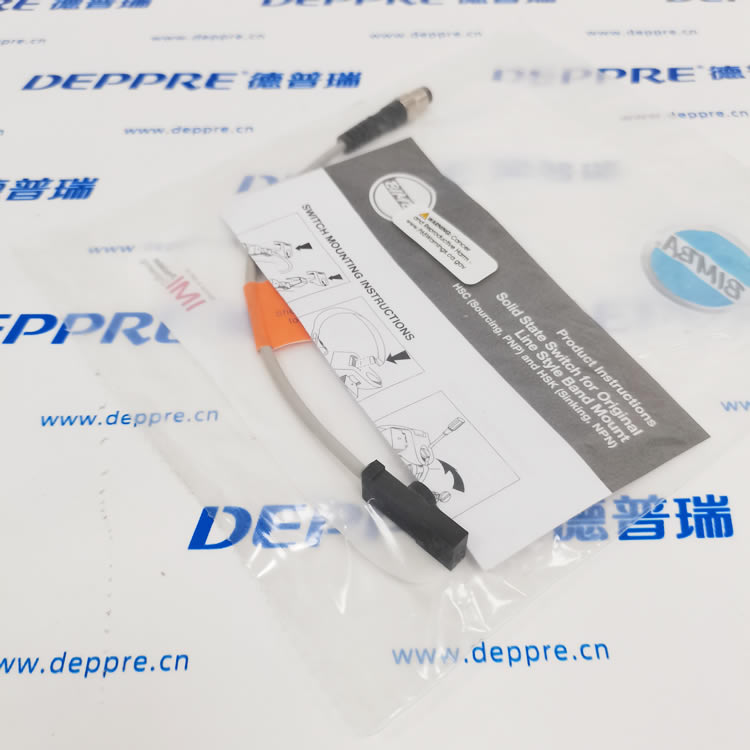

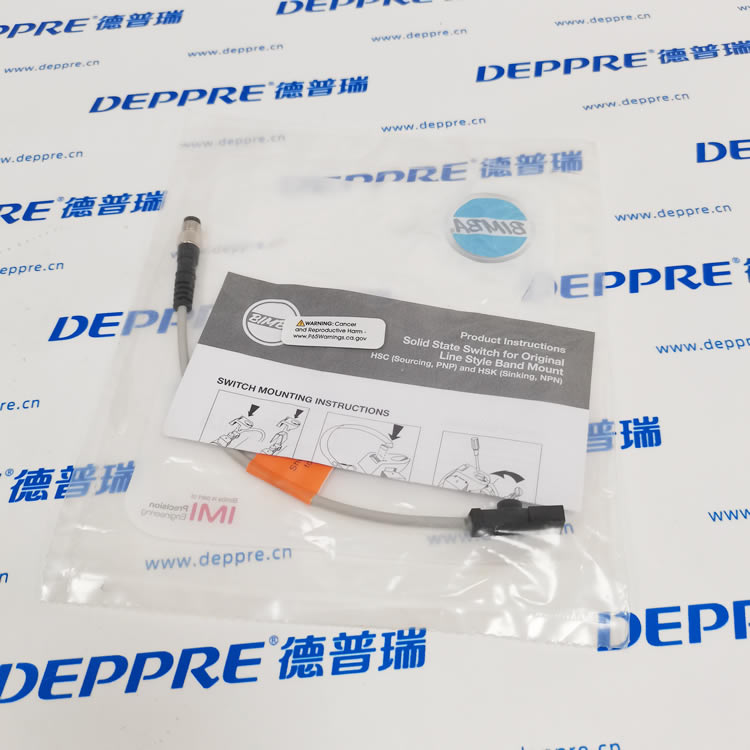

• 连接：M8 4 针公头（无电缆，需配 M8 线缆）

• 出线：约 **6 英寸（150mm）** 短引线 + 接头

• 外壳：尼龙，紧凑卡槽式安装

• 重量：约 0.05 kg

四、常见型号变体（选型参考）

• HSCQ：标准，M8 公头，无安装绑带

• HSCQ‑1：带安装绑带（适配 Bimba 气缸槽）

• HSCQC：配 2 米 M8 电缆

• HSCQCX：配 5 米 M8 电缆

五、核心优势

• 固态无触点：寿命长、无机械磨损、响应快（≈1ms）

• 宽电压 + 保护：4.5–30VDC，反接 / 过压不怕烧

• 安装灵活：直接滑入气缸标准槽，无需额外支架

• 状态可视：LED 直观显示感应状态，调试方便

六、典型应用

• 气动气缸原位 / 到位检测（活塞带磁环）

• 自动化线、机床、输送设备限位 / 互锁信号

• 适配 Bimba 全系列气缸（圆形 / 方形槽）

七、接线（PNP，PLC 输入）

• 针 1（棕）：+24VDC

• 针 2（蓝）：0V/GND

• 针 3（黑）：信号输出（PNP，接 PLC 输入 +）

• 针 4：空
