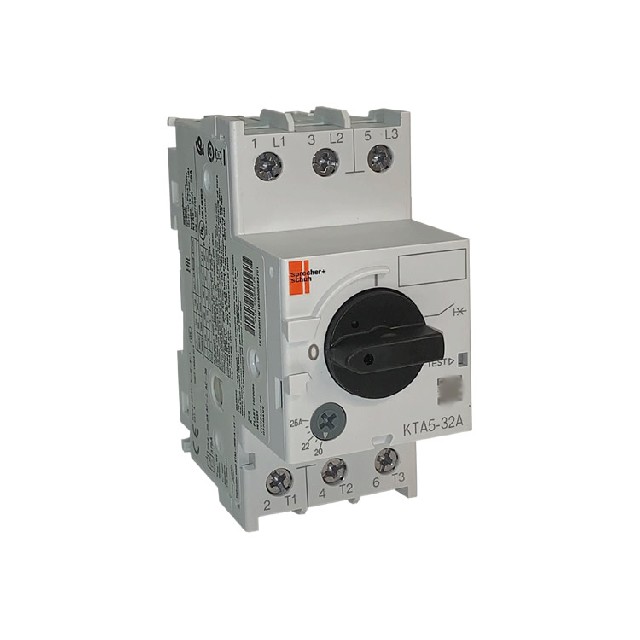

产品类型：KT5 系列手动电机控制器

额定工作电流：0.16 A

最大三相交流-3功率（kW）

400/415V：0.02

500V：0.06

690V：0.06

典型三相功率（马力 [HP]）

最大短路电流（kA）

400V：100

480V：30

电流调节范围（A）

0.1~0.16A

磁脱扣响应电流（A）

2

极数：3 极（适用于三相应用，也可用于单相串联接线）

保护特性

过载保护：Class 10A

缺相敏感保护：支持

磁短路保护：支持

热过载保护：支持

符合标准

国际标准：IEC/EN 60947-2, IEC/EN 60947-4-1

北美认证：cULus（UL 60947-4-1, CSA C22.2 No. 60947-4-1）

其他认证：CCC, KC, EAC, CE, CB Scheme, RINA（船用）

额定电压

全球额定电压：690 V

UL/CSA 额定电压：600 V

短路耐受能力（UL 60947-4-1）

手动电机控制器用途：

480V：175 kA

600V：5 kA

适用于组安装（Group Installation）：

480V：30 kA

600V：5 kA

分支电路保护最大熔断器/断路器：175 A

配合接触器使用（Type 1 协调）

配合接触器型号：CA8-09 / CA7-9

最大短路电流（480V）：30 kA

最大短路电流（600V）：5 kA

Type 2 协调（IEC 60947-4-1）

400/415V 短路电流：50 kA

480V 短路电流：30 kA

600V 短路电流：5 kA

机械与电气寿命

机械操作次数：100,000 次

电气操作次数：100,000 次（适用于 0.1...16A 范围）

环境条件

工作环境温度（开放安装）：-25...+55°C

工作环境温度（封闭安装）：-25...+70°C

存储温度：-50...+80°C

最大工作海拔：2000 m

污染等级：3

接线能力

额定电流 ≤16A 型号：

单芯线：1...4 mm²

软线（带冷压端子）：0.75...2.5 mm²

剥线长度：9 mm

紧固扭矩：0.8...1.2 N·m

重量

重量：246 g
