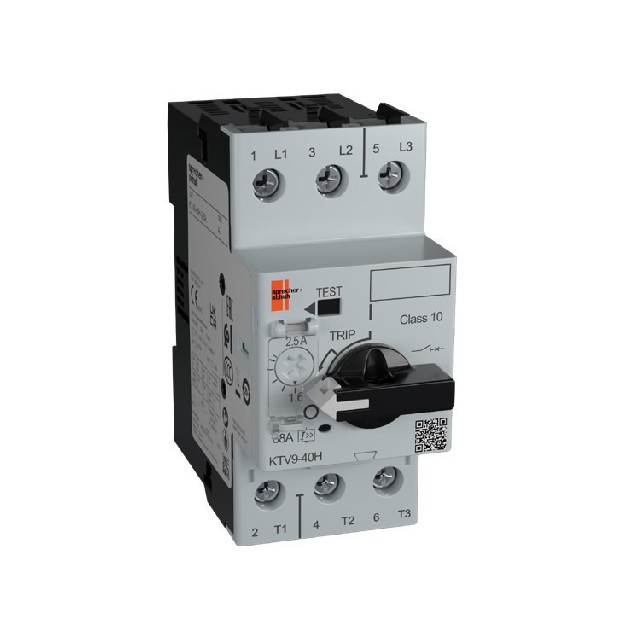

KTV9-40H-25A 规格参数概览

参数类别 规格说明

产品系列 KT9 系列电机保护断路器

子系列 KTV9（适用于变频器输出端的多电机应用）

型号 KTV9-40H-25A

额定工作电流（Ie） 25 A

电流调整范围 18…25 A

额定绝缘电压（Ui） 690 V（IEC） / 600 V（UL/CSA）

适用电压（三相） 200V / 230V / 400-415V / 440-460V / 500V / 690V

最大马力（HP） 350 HP

磁脱扣电流 固定值，约为额定电流的 18…22 倍（高起动电流保护）

过载保护类型 Class 10（热保护）

相位保护 支持缺相保护

分断能力（Icu） 400/415V: 100 kA；690V: 4 kA（具体见 IEC 60947-2 表格）

适用标准 IEC 60947-4-1、UL 60947-4-1、CSA C22.2 No. 60947-4-1 等

应用类型 可作为：

1. 手动自保护组合电机控制器（Type E）

2. 组安装中的手动电机控制器（需上游 BCPD）

适用环境 适用于变频器（VFD）输出端，多电机启动场合，可减少误跳闸

端子类型 螺丝端子，支持单股/绞线/带端子导线

尺寸（参考） 宽度约 45 mm（同 KT_9-40H 系列）

附件支持 辅助触点、跳闸指示触点、欠压脱扣、分励脱扣、门耦合手柄、端子适配器等
