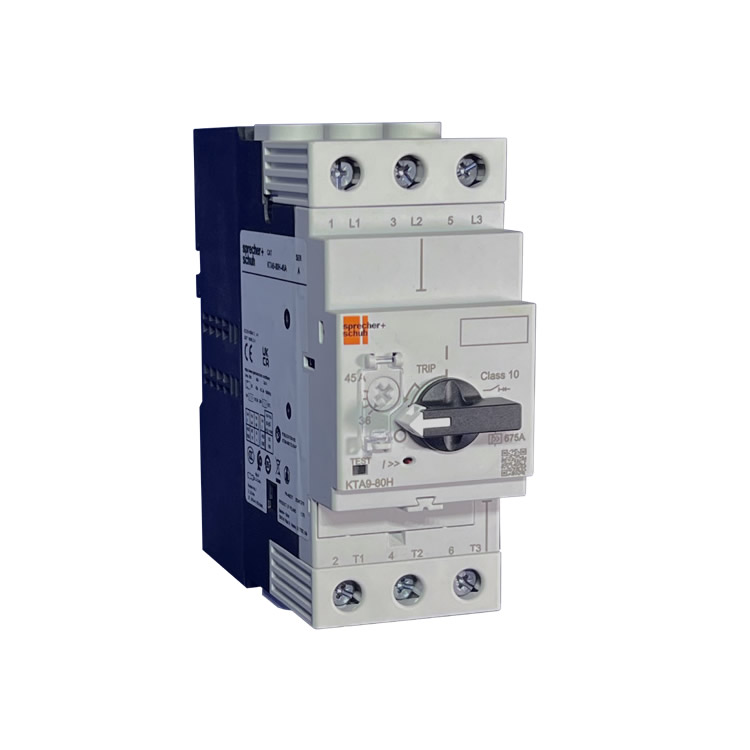

Sprecher+Schuh 断路器 KTA9-80H-32A

项目 参数值

型号 KTA9-80H-32A

电流调整范围 24…32 A

磁脱扣电流（固定） 15 × Iₙ max（约 480 A）

最大短路分断能力（Icu） 100 kA（230/240V AC）

65 kA（400/415V AC）

65 kA（440/460V AC）

65 kA（500/525V AC）

65 kA（690V AC）

使用类别 AC-3e

最大功率（3相） 480V：18.5 kW

690V：30 kW

最大马力（HP） 200V：7.5 HP

230V：10 HP

460V：20 HP

575V：30 HP

UL 最大短路电流（480V） 65 kA（Group Installation）

UL 最大短路电流（600V） 30 kA（Group Installation）

外壳最小尺寸（带/不带附件） 272 × 162 × 290 mm（10.7 × 6.4 × 11.4 in）

接线能力（主回路） 1 导体：1…50 mm² / No. 14…1 AWG

2 导体：1.5…4 mm² & 4…10 mm² / No. 12…8 AWG

拧紧扭矩 3…3.5 N·m（27…30 lb·in）

脱扣等级 Class 10

相位保护 是（差异释放）

环境温度补偿 -25…+60 °C

防护等级 IP2X

标准认证 IEC/EN 60947-2, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1
