H216-41300-216N1 规格参数详解

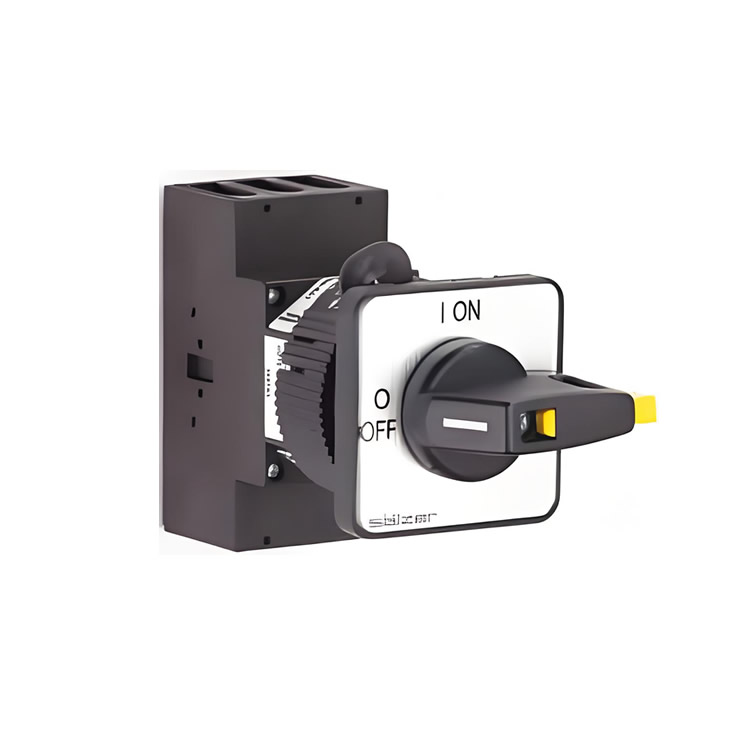

H216-41300-216N1 是一款隔离开关（Disconnect Switch），属于 Main Switch（主开关）系列，设计用于前安装（Front mounting）和单孔安装（Single hole mounting）。

1. 型号概述

• 型号：H216-41300-216N1

• 类型：Main Switch（主开关）

• 安装方式：前安装，单孔 mounting（孔径 ∅30.5 mm）

• 极数：3 极（3 pole）

• 辅助触点：无辅助触点（without auxiliary contacts）

• 手柄类型：Padlock device N-handle（黑色手柄，带锁孔功能）

• 防护等级：IP66（防尘防水）

• 适用标准：IEC 60947

2. 额定数据（基于 IEC 60947 标准）

• 操作电流（Operational current）：20 A

• 操作功率（at 380-440 V AC）：

  • AC-21A：5.5 kW（用于电阻性负载）

  • AC-23A：3.7 kW（用于电动机负载）

  • AC-3：不适用
