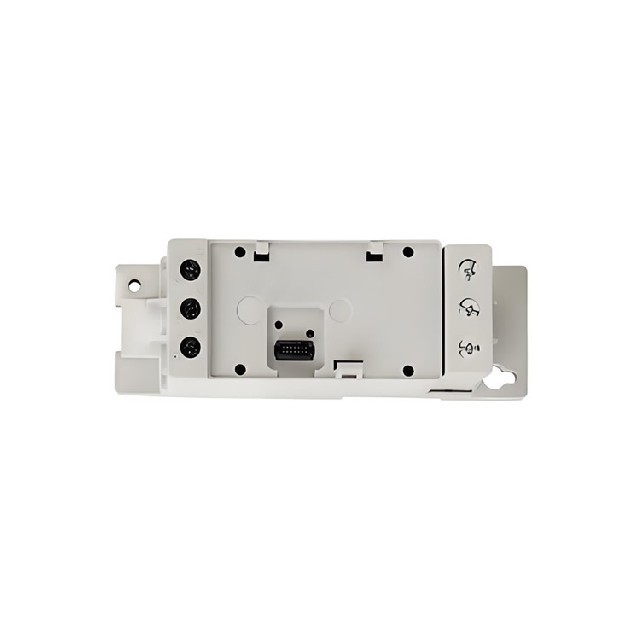

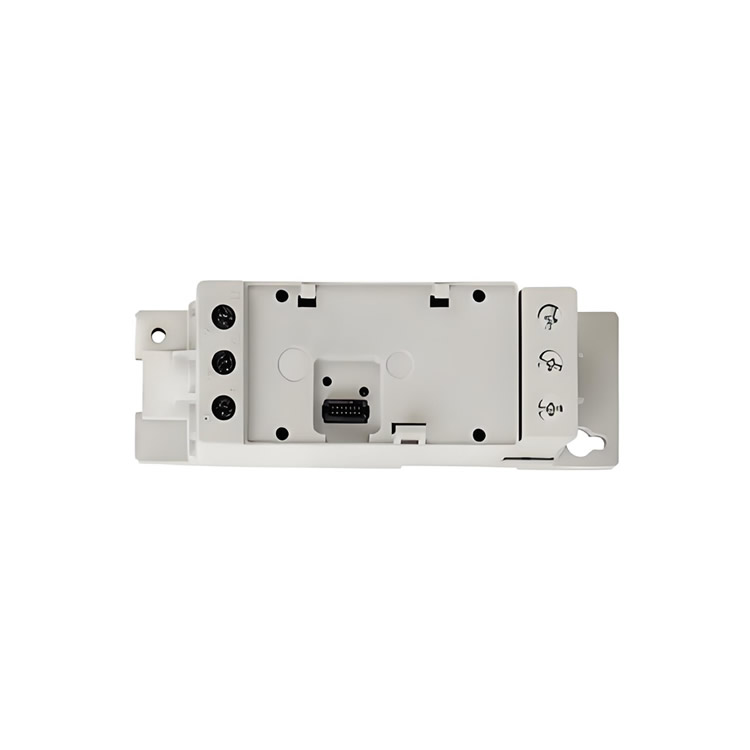

电流与接地故障感应模块

• 型号：CEP9-ESM-IG-7T-100

• 目录号：CEP9-ESM-IG-7T-100

安装方式

• DIN导轨/面板安装（DIN Rail/Panel Mount）

• 备注：面板安装需使用适配器配件（详见备注部分）

适用设备

• 所有接触器

• 特殊说明：支持外部电流互感器电流范围

• 额定电流：10...100 A

电气规格

1. 电源端子

   • 输入端子：1/L1, 3/L2, 5/L3

   • 输出端子：2/T1, 4/T2, 6/T3

2. 电压等级

   • 额定绝缘电压（Ui）：690 VAC

   • 额定操作电压（Ue）：

     ◦ IEC标准：690 VAC

     ◦ UL标准：600 VAC

   • 额定脉冲电压（Uimp）：6 kV

3. 频率范围

   • 45...65 Hz

4. 短路耐受能力

   • 详见用户手册

5. 极数

   • 3极

6. 应用类型

   • 单相或三相系统
