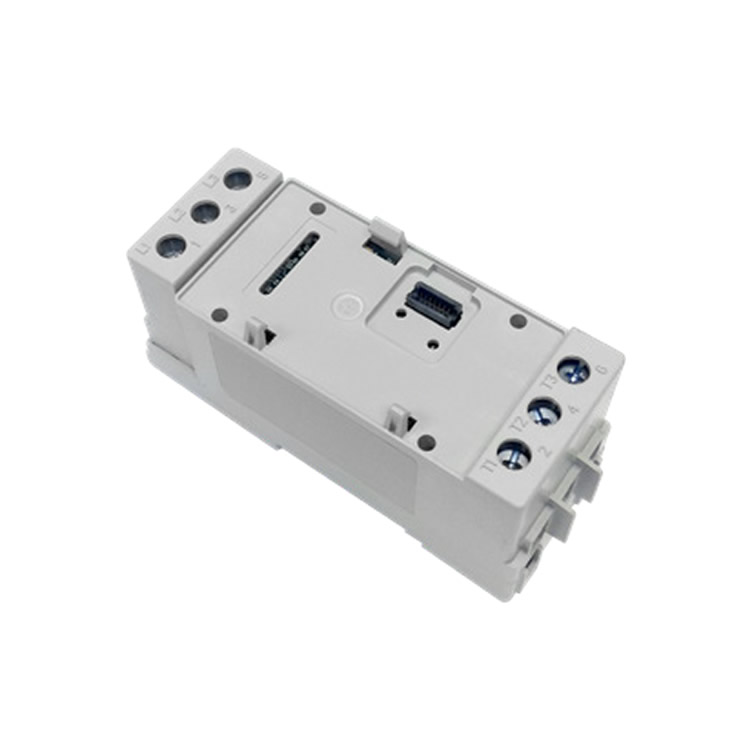

Sprecher+Schuh过载继电器CEP9-ESM-IG-T-30

•   描述: 电流/接地故障感应模块 (Current/Ground Fault Sensing Module)，DIN导轨安装 (DIN Rail Mount)。

•   安装方式: DIN导轨安装 (up to 60A)

•   适用对象: 所有接触器 (All contactors)

•   电流范围: 0.5...30 [A]

•   通用功能 (适用于所有CEP9系列):

    ◦   电机保护: 提供过载保护（通过真实RMS电流测量和热模型计算）、可调跳闸等级（5...30）、热记忆、手动/自动复位模式、热警告、失速保护、欠载保护、相位丢失保护、电流不平衡保护。

    ◦   接地故障保护: 集成零序（核心平衡）感应，用于低电平（电弧）接地故障检测。跳闸和警告设置可调范围 20 mA...5.0 A。

    ◦   通信与诊断: 支持通过EtherNet/IP网络监控电机性能数据（电压、电流、能量、%热容量利用率、跳闸时间、复位时间等）和诊断信息（设备状态、跳闸状态、警告状态等）。

    ◦   输入/输出: 支持连接接触器、辅助触点、 pilot devices、限位开关、浮球开关等。

    ◦   环境规格:

        ▪   环境温度: -40...+85°C

        ▪   存储温度: -20...+55°C

        ▪   运行温度 (开放式/封闭式): -20...+40°C

        ▪   湿度: 5...95% 非冷凝

        ▪   防护等级: IP20

        ▪   污染等级: 3

    ◦   扭矩与线规 (适用于30A/60A感应模块端子):

        ▪   扭矩: 单股/实心线 22 lb-in (2.5 N-m)；多股线 30 lb-in (3.4 N-m)

        ▪   线规: AWG #14...6 (单股)；AWG #10...6 (多股)；或 2.5...16mm² (带线鼻的柔性多股线，单股)；6...10mm² (带线鼻的柔性多股线，多股)
