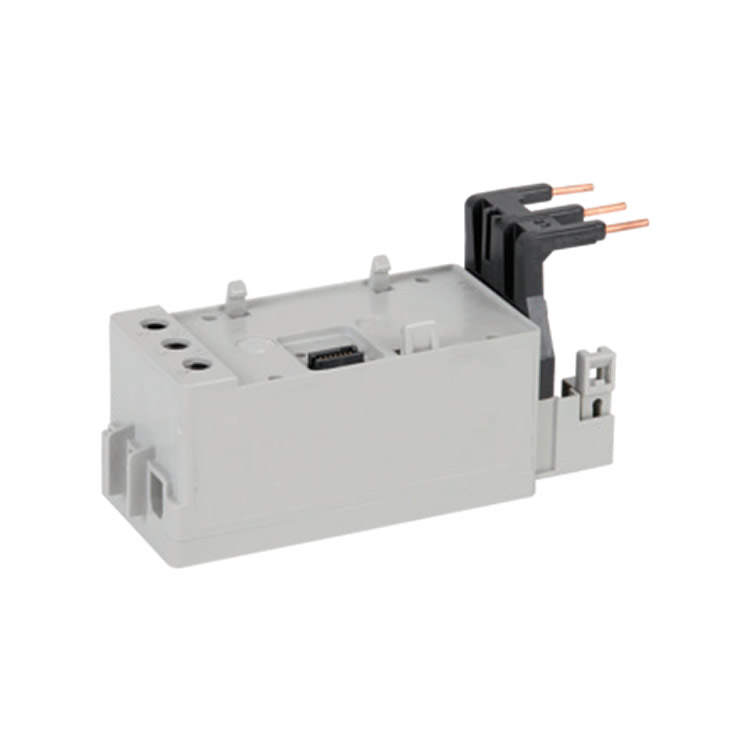

Sprecher+Schuh过载继电器CEP9-ESM-IG-55-60

一、核心参数

类别 规格详情

型号代码 CEP9-ESM-IG-55-60

适用接触器 CA7-30...55 系列

电流检测范围 6–60 A

接地故障检测 20 mA–5.0 A（支持低电平电弧故障检测）

外部互感器要求 接地电流＜1.0A 时需外接核心平衡电流互感器

安装方式 直接安装在CA7接触器上

二、电气特性

1. 绝缘等级

   • 额定绝缘电压（Ui）：600V AC

   • 额定脉冲电压（Uimp）：6 kV

2. 接地保护功能

   • 符合 UL1053 Class I 标准

   • 跳闸抑制功能：接地电流＞6.5A 时可禁用跳闸（防止控制器过载）

   • 注意：不适用于人员触电保护（非NEC条款100定义的GFCI）

3. 端子扭矩（对应线缆类型）

   线缆类型          扭矩值      线径范围

   绞合/实心单芯     30 lb-in    #10–6 AWG

   绞合/实心多芯     30 lb-in    #10–6 AWG

   带端子柔性线单芯  3.4 N·m     6–10 mm²

   粗绞线/实心公制  3.4 N·m     6–16 mm²
