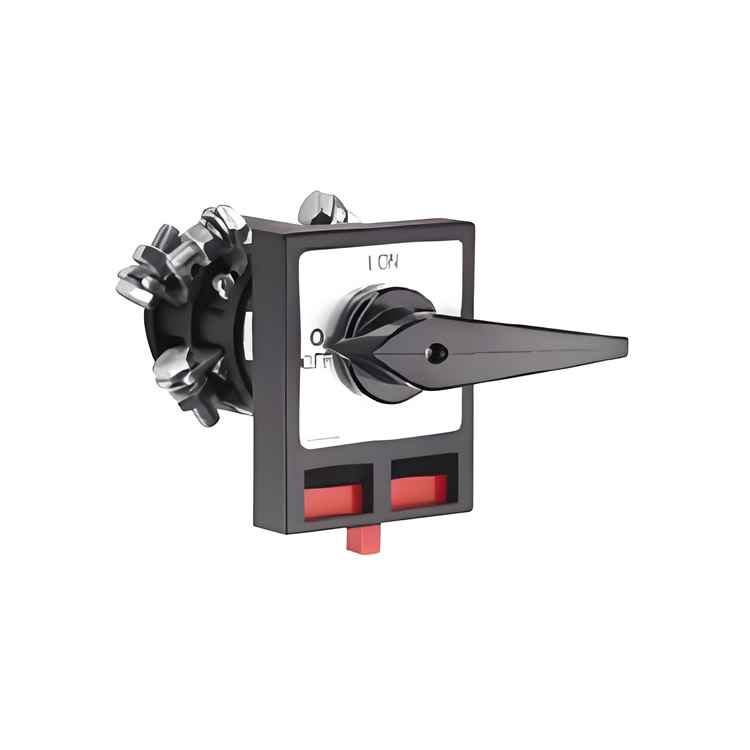

Salzer凸轮开关B263-41300-033N1

B263-41300-033N1 规格参数表

参数类别 参数值 说明

产品型号 B263-41300-033N1 型号后缀 033N1 表示安装尺寸和手柄类型（N型黑色挂锁手柄）

额定电流 63 A 符合 IEC 60947 标准，适用于 AC-21A 工况

操作功率 - AC-23A: 22 kW<br>- AC-3: 18.5 kW 在 380–440 V 电压下的负载能力

安装尺寸 36 × 36 mm 面板开孔尺寸

手柄类型 N型黑色挂锁手柄 支持挂锁锁定

防护等级 IP66 防尘、防强喷水

安装方向 任意，建议执行器竖直安装

电气特性 - 额定电压：380–440 V<br>- 频率：50/60 Hz 文档 "Electrical data" 章节通用参数

短路耐受能力 10 kA (IEC 60947) 文档 "Operating limits" 中 63A 型号标准值

适用工况 电动机控制（AC-3）、电阻负载（AC-21A） 文档 "Switching programme" 定义的应用场景

关键特性解析

1. 高负载能力

   • 支持 AC-3 工况下 18.5 kW 电动机负载（如 22 kW 水泵/风机），AC-23A 工况下 22 kW 重载启动设备。

2. 安全防护设计

   • IP66 防护：耐受粉尘侵入和高压水冲洗，适用于户外或工业潮湿环境。

   • 挂锁功能：N型手柄支持挂锁锁定，确保维护时设备处于断电状态（安全隔离）。

3. 安装灵活性

   • 36×36 mm 紧凑面板开孔尺寸，适配标准控制柜布局。

   • 支持任意安装方向，优化柜内空间利用率。
