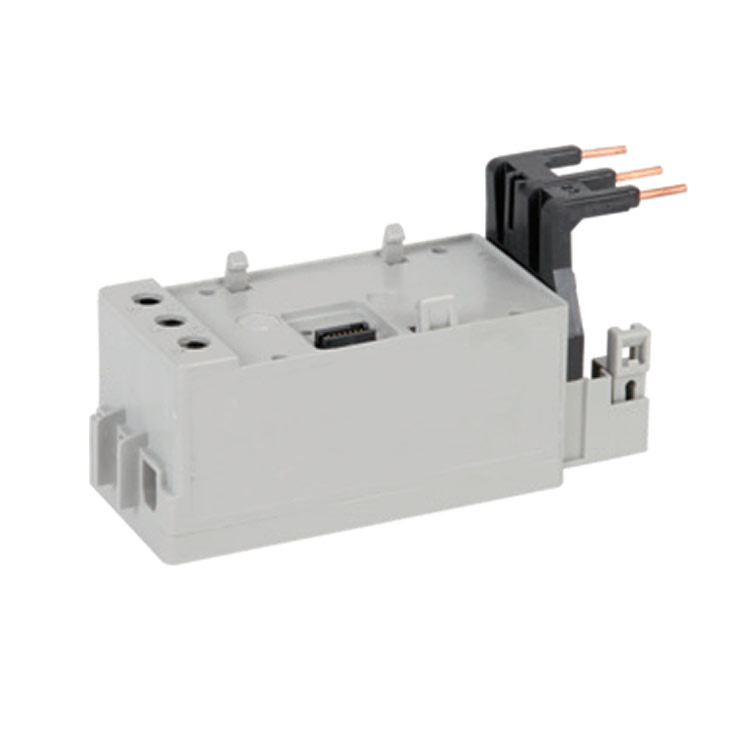

瑞士Sprecher+Schuh 过载继电器 CEP9-ESM-I-146-200

1. 型号概述

• 产品名称: CEP9-ESM-I-146-200 电流感应模块（Current Sensing Module）

• 制造商: Sprecher + Schuh（瑞士品牌）

• 主要用途: 用于电机过载保护，通过监测电流实现热模型计算。适用于工业自动化系统，支持高级诊断和通信。

• 适用接触器: 专为 CA9-116 到 CA9-146 系列接触器设计（文档中明确列出："For Use With: CA9-116...146"）。

• 模块类型: 电流感应模块，提供真实 RMS 电流测量，支持过载、相位丢失等保护功能。

• 安装选项: 直接安装在接触器上（IEC Contactors 类型），简化接线和集成。

2. 关键电气参数

• 额定绝缘电压 (Rated Insulation Voltage, Uij): 600 V AC。

• 额定工作电压 (Rated Operating Voltage, Ue): 600 V AC（UEL 等级）。

• 端子配置 (Terminals): 1/L1, 3/L2, 5/L3（输入）；2/T1, 4/T2, 6/T3（输出），支持三相电机。

• 相数 (Number of Poles): 3 极（从端子配置推断）。

• 短路评级 (Short Circuit Ratings): 文档未提供具体数值，但符合 UL 和 IEC 标准（参考通用描述）。

• 热容量利用率 (Thermal Capacity Utilization, %TCU): 基于真实 RMS 电流计算的热模型，当 %TCU 达到 100% 时触发过载跳闸

• 重置模式 (Reset Modes): 支持手动或自动重置，重置点可调（1...100% TCU）。

• 接地故障保护 (Ground Fault Protection): 支持零序电流检测，跳闸和警告设置可调（20 mA...5.0 A），但需外部电流互感器用于低电流检测（<1.0 A 时）。注意：此模块不适用于人员保护（UL1053 Class I）。

• 其他监测功能:

  • 相位电流监测（A 或 %FLC）

  • 电流不平衡（可调 10...100%）

  • 接地故障电流监测。

CEP9-ESM-I-146-200 是一个高性能电流感应模块，专为 CA9-116...146 接触器设计，提供宽电流范围（20...200A）、高级保护和工业级耐用性。
