一、产品定位与系列特性

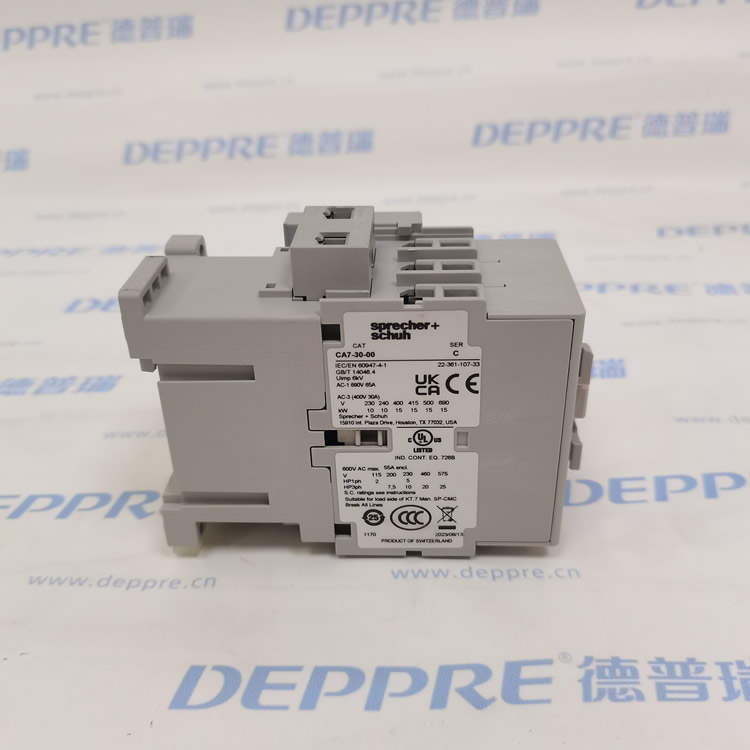

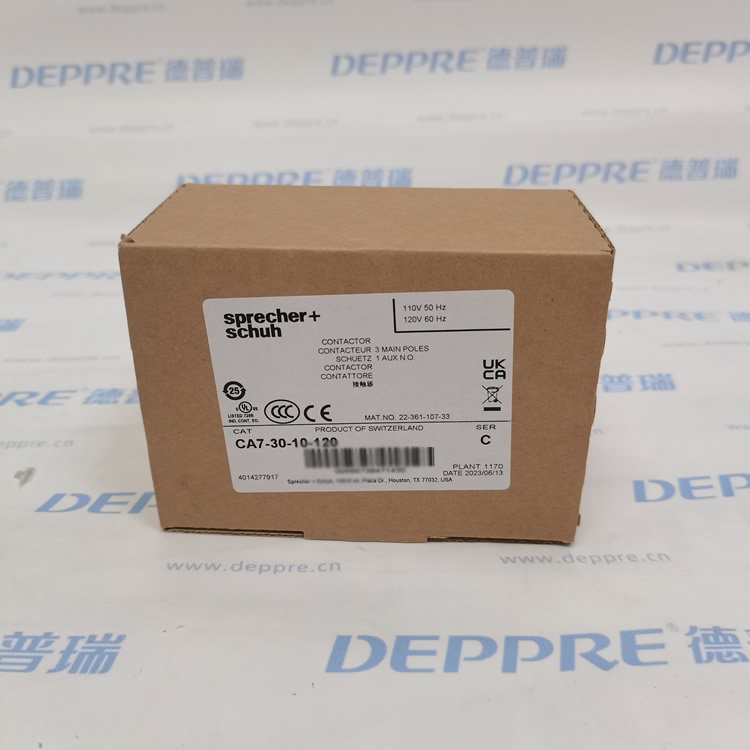

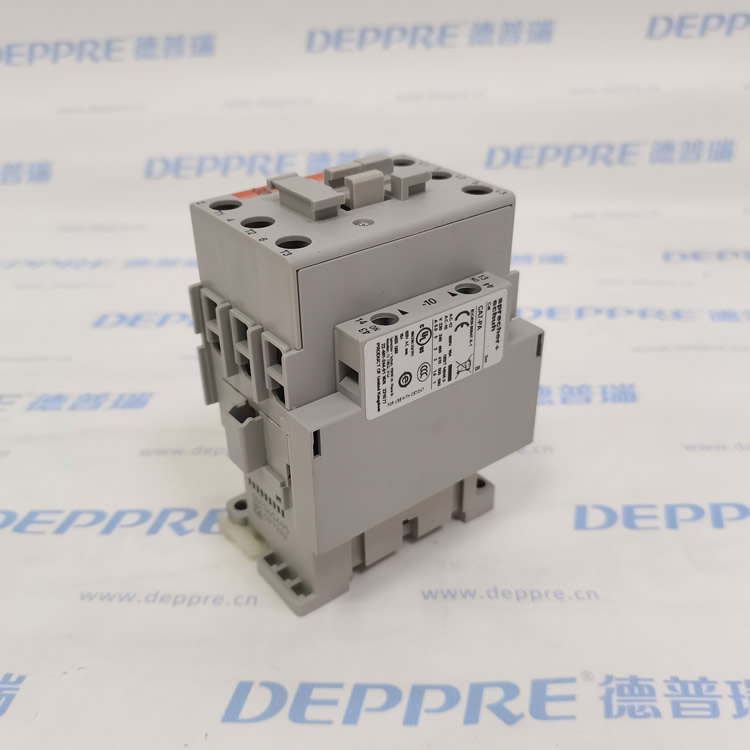

CA7-30-10-120 隶属于瑞士 Sprecher+Schuh CA7 系列，是该系列中中功率电机控制的核心型号。CA7 系列以 45mm 超窄宽度（同功率最小尺寸）和高可靠性（百万次机械操作）著称，专为空间受限的工业控制柜设计，覆盖 75HP（@460V/575V） 以下电机负载。

二、核心技术与性能参数

1. 电气性能

参数 规格

额定电流 30A（AC-3 阻性负载） / 40A（AC-1）

线圈功耗 ≤5W（低功耗设计，减少控制电源负担）

电气寿命 ≥100 万次（电阻负载） / 50 万次（感性负载）

机械寿命 ≥1000 万次操作

适用电压 120V AC（线圈），主电路支持 115–690V AC

2. 结构设计亮点

强制导向触点（FDM）：

主触点与辅助触点机械联动，确保主触点熔焊时辅助触点强制断开（安全间隙 ≥0.3mm），满足 SIL 2/PL d 功能安全标准。

双笼夹接线端子（CA7-30 及以上）：

支持双电源线并联，简化正反转、星三角启动等复杂电路布线。

可逆线圈：

线圈可顶部或底部安装，适应多启动器面板的密集布局。

3. 环境适应性

温度范围：-25°C 至 +70°C（工业宽温运行）。

防护等级：IP20（控制柜内安装），抗振动 5–100Hz。
