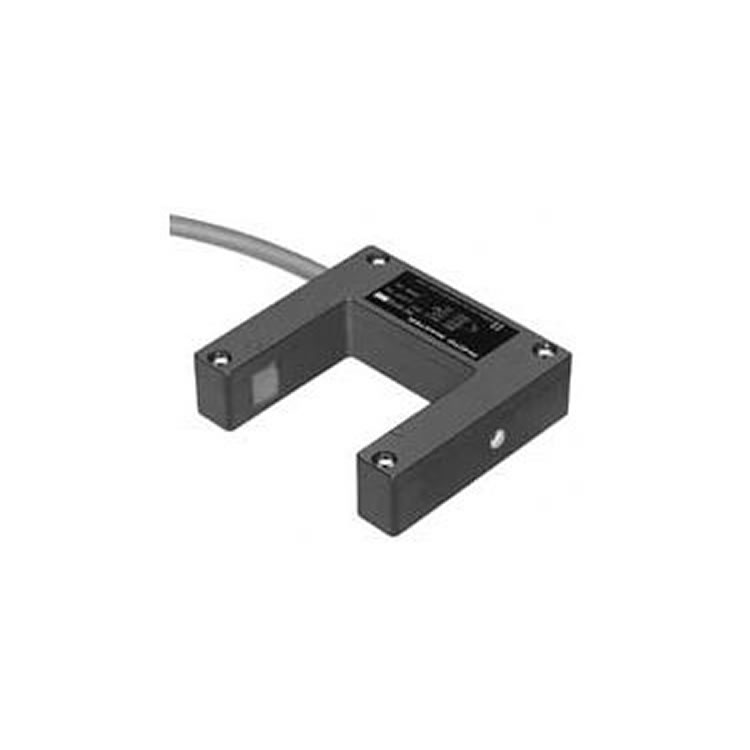

日本北阳HOKUYO FC - 51C U形光电开关

产品概述

北阳HOKUYO FC - 51C U形光电开关是一款实用的光电传感器，采用U形设计，在对射式检测原理基础上，具备诸多优良特性，可广泛应用于工业自动化领域的物体检测场景，能有效检测不透明物体的存在、通过等状态。

产品特征

1. 便捷性：无需进行复杂调整，即可稳定工作，使用起来较为简便，能节省调试时间和人力成本。

2. 检测距离：感应距离为50mm，可满足一定范围内对物体检测的需求。

3. 外观与重量：采用塑料外壳，重量轻，便于安装和布局，不会给安装结构带来较大负担。

4. 性能表现：响应时间短，可重复性高，能够快速且准确地检测物体，保证检测结果的可靠性。

技术参数

1. 电源：供电电压范围为12至24VDC，允许电压波动为±10%，纹波需在5%或更低，可与多种常见的直流电源系统兼容。

2. 电流消耗：工作电流在20mA或更低，功耗较低，有助于降低系统能耗。

3. 光源：使用红外LED作为光源，具有发光稳定、寿命长等优点。

4. 投影仪和接收器间距：投影仪和接收器之间的距离固定为50mm，确定安装位置后即可稳定检测。

5. 可检测对象：能够检测φ5mm或以上的不透明物体，适用于多种常见物体的检测。

6. 工作模式

• 具备通过控制线切换（粉红色）功能，可灵活改变工作状态。

• Light - ON模式：连接到 +V侧（棕色线）时，有光照射时输出信号；Dark - ON模式：连接到0V侧（蓝色线）时，光线被遮挡时输出信号。

7. 控制输出

• 输出类型为NPN晶体管/集电极开路输出。

• 容许负载电压为33V以下，容许负载电流为100mA以下，剩余电压在0.5V以下。

8. 响应时间：响应时间极短，为1毫秒或更短，能够快速响应物体的变化。

9. 重复性：重复性精度为±0.2毫米，可确保检测结果的一致性和准确性。

10. 指示灯：搭载了LED作指示灯，为红色LED，进光时亮起，方便用户直观判断开关的工作状态。

11. 连接：采用3m长、0.3mm²的电缆进行连接，满足一定的安装距离需求。

12. 环境适应性

• 环境照度：在白炽灯10,000lx或更低的环境照度下可正常工作。

• 环境温度/湿度：工作温度范围为 - 10摄氏度至 + 55摄氏度，湿度范围为45至85%RH，能适应较为多样的工业环境。

13. 电气性能

• 绝缘电阻在20MΩ以上（500V兆欧表测量），保证电气安全性。

• 耐压为1,000VAC，最小50/60Hz，具备一定的耐电压能力。

14. 机械性能

• 抗振性：双振幅1.5毫米，频率10至55赫兹，X、Y和Z方向各2小时，具有较强的抗振动能力。

• 抗冲击性：在198m/s²的加速度下，Y和Z方向各3次冲击，能承受一定的外力冲击。

15. 防护等级：达到IP52（IEC标准），可防止灰尘进入（不完全防止尘埃进入，但进入的灰尘量不会影响设备的正常运行），并能防止滴水侵入。

16. 外壳材质：外壳采用PBT树脂材质，具有一定的强度和耐腐蚀性。

17. 重量：产品重量约200克，较为轻便。

应用领域

可应用于自动化生产线上的物料检测、物流输送系统中的货物定位、包装机械中的包装物品检测等多个场景，帮助实现生产过程的自动化控制和监测。
